壁面に取り付ける、
別売りのオプション

オプションパーツを使って、ソフケンフレームを壁面に取り付けることができます。前開き式のソフケンフレームは、壁面に固定した状態でもフレーム各辺を前から開いて、作品を交換することができます。作品の落下を防ぐため、下辺のフレームは開かないでください。ロックしておくことをお勧めします。

01

壁面に固定する

ピトンフック S

ピトンフック S 製品イメージ

スリムエイト専用、付属のネジまたはマップピンを使用して、スリムエイトを壁面に固定するパーツです。

セット内容

ピトンフック S × 4個、ドリルネジ 5-19 × 4本

商品説明

付属のネジまたは市販のマップピン(頭7Φ以下)を利用して、スリムエイトを壁面に固定します。マップピンは付属しておりませんので、市販のものをご用意ください。ピトンフック S 1個につき3本のマップピンを使用します。

スリムエイトは、壁面に固定した状態でも前から開いて作品の交換が可能です。(裏面のロックを解除した状態に限ります)

スリムエイト裏面 ロックと解除

隙間がない = ロック | 隙間がある = 解除

ご使用の手順

(1)フレームを前から開き、透明板、背板を取り外します。

(2)フレーム裏面の溝にピトンフック Sをはめ込みます。

(3)フレーム裏面のロックが解除されていることを確認してください。

(4)フレームを取り付けたい壁面に合わせ、付属のネジまたはマップピンで固定します。

ピトンフック S 取り付けイメージ ピトンフック S 詳細図

取扱説明書(PDF)

ご購入はこちら
02

壁面に固定する

ピトンフック S-MG

ピトンフックS-MG 製品イメージ

スリムエイト専用、ネオジムマグネット一体型で、スチール製の壁面やロッカー、パーテーションなどに固定できます。

セット内容

ピトンフック S-MG × 2個(マグネット付き)

商品説明

磁石(ネオジムマグネット)一体型ですので、取り付けてすぐにスチール製の壁面やロッカー、パーテーションなどに、貼り付けることができます。

スリムエイトは、壁面に固定した状態でも前から開いて作品の交換が可能です。(裏面のロックを解除した状態に限ります)

スリムエイト裏面 ロックと解除

隙間がない = ロック | 隙間がある = 解除

ご使用の手順

(1)フレームを前から開き、透明板、背板を取り外します。

(2)フレーム裏面の溝にピトンフック S-MGをはめ込みます。

(3)フレーム裏面のロックが解除されていることを確認してください。

(4)フレームを取り付けたい壁面に合わせ、固定します。

ピトンフック S 取り付けイメージ ピトンフック S 詳細図

取扱説明書を見る(PDF)

ご購入はこちら
03

壁面に固定する

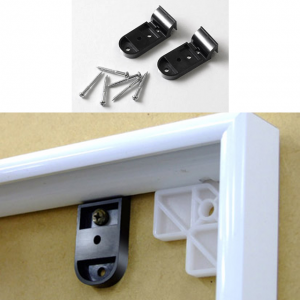

ピトンフック R

ピトンフック R 製品イメージ

ラクパネ系・ワイド系用、ネジまたはマップピンを使用して、ソフケンフレームを壁面に固定するパーツです。

セット内容

ピトンフック R × 4個、ドリルネジ 5-19 × 4本

商品説明

付属のネジまたは市販のマップピン(頭7Φ以下)を利用して、ソフケンフレームを壁面に固定します。マップピンは付属しておりませんので、市販のものをご用意ください。ピトンフック R 1個につき、3本のマップピンを使用します。

前開き式のソフケンフレームは、壁面に固定した状態でも前から開いて作品の交換が可能です。(裏面のスライドロックを解除した状態に限ります)

スリムエイト裏面 ロックと解除

隙間がない = ロック | 隙間がある = 解除

スライドロックは、ラクパネ系・ワイド系フレームのB0、B1、A0、A1、輸入菊全、変形菊全、及び同等サイズのオーダーメイドサイズに標準で付属しています。B2、A2以下の小さなサイズのフレームには付属していません。

ご使用の手順

(1)フレームを前から開き、透明板、背板を取り外します。

(2)フレーム裏面の溝にピトンフック Rをはめ込みます。

(3)フレーム裏面の溝にスライドロックが付いている場合は、スライドして解除されていることを確認してください。

(4)フレームを取り付けたい壁面に合わせ、付属のネジまたはマップピンで固定します。

ピトンフック R 詳細サイズ ピトンフック R 取り付けイメージ ピトンフック R 詳細図

取扱説明書を見る(PDF)

ご購入はこちら
04

壁面に固定する

ピトンフック R-MG

ピトンフック R-MG 製品イメージ

ラクパネ系・ワイド系用、ネオジムマグネット一体型で、スチール製の壁面やロッカー、パーテーションなどに、しっかりと固定できます。

セット内容

ピトンフック R-MG × 2個(マグネット付き)

商品説明

磁石(ネオジムマグネット)一体型ですので、取り付けてすぐにスチール製の壁面やロッカー、パーテーションなどに、貼り付けることができます。

ソフケンフレームは、壁面に固定した状態でも前から開いて作品の交換が可能です。(裏面のスライドロックを解除した状態に限ります)

ソフケンフレーム裏面 スライドロックと解除

隙間がない = ロック | 隙間がある = 解除

スライドロックは、ラクパネ系・ワイド系フレームのB0、B1、A0、A1、輸入菊全、変形菊全、及び同等サイズのオーダーメイドサイズに、標準で付属しています。B2、A2以下の小さなサイズのフレームには付属していません。

ご使用の手順

(1)フレームを前から開き、透明板、背板を取り外します。

(2)フレーム裏面の溝にピトンフック R-MGをはめ込みます。

(3)フレーム裏面のスライドロックが解除されていることを確認してください。

(4)フレームを取り付けたい壁面に合わせ、固定します。

ピトンフック R-MG 取り付けイメージ ピトンフック R-MG 詳細図

取扱説明書(PDF)

ご購入はこちら
05

壁面に固定する

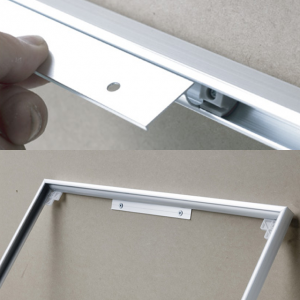

フラップセット

フラップセット

ネジや両面テープ、マジックテープで壁面に固定する際に使用します。「スリムエイト専用S」と、「ラクパネ系・ワイド系用R」があります。

セット内容

フラップ × 1枚、ネジ × 2本、トリムストッパー × 1本

サイズ展開

フラップ S 100 / フラップ R 100 : 100 mm
フラップ S 200 / フラップ R 200 : 200 mm
フラップ S 300 / フラップ R 300 : 300 mm
フラップ S 400 / フラップ R 400 : 400 mm
フラップ S 500 / フラップ R 500 : 500 mm

商品説明

フラップは、ソフケンフレームを壁面に固定させるためのオプションパーツです。スリムエイト専用のフラップ S と、ラクパネ系・ワイド系用のフラップ R があります。S と R は、形状が違うため、互換性はありません。

フラップは、用途や壁面の状態に応じて、四つの取り付け方法を推奨しております。

両面テープ(ネジや釘が打てない薄いベニヤ板やタイルなど)

粘着面付きマグネットテープ(鉄板、スチールの什器や家具など)

マジックテープ(マジックテープに適した布壁面など)

ネジ(大型パネルの直付け、木壁面など)

フラップ 壁面に取り付けた様子

フラップ S 100 を、両面テープで壁面に貼り付けた様子。

ご使用の手順

(1)両面テープ、粘着面付きマグネットテープ、マジックテープをご利用の場合

粘着力が強く粘着面にクッション性のあるものを別途ご用意ください。

(1-1)あらかじめフラップの裏面側(壁面側)にテープを貼り付けます。

フラップ テープを貼り付けるイメージ

貼り付け面の汚れを拭き取り、フラップ全体にテープを貼り付けてください。

(2-2)フレーム軸受けに合わせてフラップを組み込みます。

フラップ フレームに引っ掛けるイメージ

先にフラップだけを壁面に貼り付け、後からフレームを取り付けることもできます。上からうまく溝に引っ掛けることができない場合は、正面から適度な力で押し込むことで、パチンとはまります。

(2)ネジをご利用の場合

壁面のフラップを固定したい場所のネジ穴位置に下穴を開けておき、ネジでフラップを固定します。

フラップ ネジを使っての取り付けイメージ

(3)トリムストッパーの取り付け

フラップがフレームの溝に沿って左右にズレないように、付属のトリムストッパーを使って固定します。

フラップとトリムストッパーの取り付け位置のイメージ

トリムストッパーは、任意の長さにカットしてご使用ください。

フラップ トリムストッパーの取り付けイメージ

サイズ別フラップ使用枚数の目安

縦向き使用時

サイズフラップ枚数
B0500 mm2枚
B1400 mm2枚
B2300 mm2枚
B3200 mm2枚
B4100 mm2枚
A0500 mm2枚
A1300 mm2枚
A2200 mm2枚
A3100 mm2枚
A4100 mm2枚

横向き使用時

サイズフラップ枚数
B0300 mm4枚
B1500 mm2枚
B2400 mm2枚
B3300 mm2枚
B4200 mm2枚
A0300 mm4枚
A1500 mm2枚
A2300 mm2枚
A3200 mm2枚
A4100 mm1枚

スリムエイトとソリッド5は、最大サイズが、B1までとなります。フレーム内の作品が重い場合は、適宜フラップの枚数を追加してください。

取扱説明書(PDF)

ご購入はこちら
