ソフケンフレーム「LEDパネル ラクライト」の使い方は、とても簡単です。特別な工具などは使いません。初めての方でも5〜10分程度で、作品の入れ替えができます。「LEDパネル ラクライト」のフレームは、ソフケンフレームの「ワイド30」「ピュアパネル」「ピュアR」からお選びいただけます。
(1)箱に入った状態で製品が届きます。
![ダンボール箱で梱包された製品がお手元に届きます。](/img/howtouse/howtouse_LED_01.jpg)
ダンボール箱で梱包された製品がお手元に届きます。

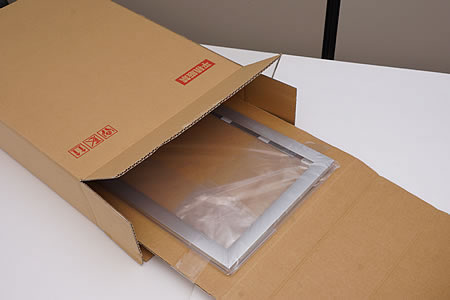

(2)まずは箱から取り出してください。
![箱から製品を取り出している写真です。隠れたところにアダプターが入っています。](/img/howtouse/howtouse_LED_02.jpg)
丁寧に箱から製品を取り出してください。隠れたところにアダプターが入っています。
(3)箱から取り出した状態です。
![製品一式の入った袋とアダプターです。](/img/howtouse/howtouse_LED_03.jpg)
LEDパネル、フレーム、アダプター、付属品が入っています。
(4)ビニール袋から製品を取り出し、付属品を確認します。
![ビニール袋の中には、LEDパネル本体、取扱説明書、小袋が3個入っています。](/img/howtouse/howtouse_LED_04.jpg)
ビニール袋の中には、LEDパネル本体、取扱説明書、小袋が3個入っています。
(5)LEDパネルの点灯確認を行ってください。
![アダプターを電源コンセントに差し込んでから、パネル本体のケーブルとアダプターのケーブルを接続します。](/img/howtouse/howtouse_LED_05.jpg)
アダプターを電源コンセントに差し込んでから、パネル本体のケーブルとアダプターのケーブルを接続します。
(6)LEDパネルが点灯します。
![ケーブルとケーブルを接続すると、LEDパネルが点灯します。](/img/howtouse/howtouse_LED_06.jpg)
ケーブルとケーブルを接続すると、LEDパネルが点灯します。ケーブルの抜き差しがスイッチとなります。
(7)フレーム四辺を開けていきます。
![前面からフレーム四辺を開けていきます。](/img/howtouse/howtouse_LED_07.jpg)
手首を外側にひねるようにして、前面からフレーム四辺を開けていきます。
(8)LEDパネルをフレームにセットします。
![フレームを開いたら、LEDパネルをセットします。](/img/howtouse/howtouse_LED_08.jpg)
フレーム四辺が開いている状態で、LEDパネルをセットします。(電源ケーブルは抜いた状態で作業してください)
(9)電源ケーブルはフレームの裏側へ。
![電源ケーブルはフレームの裏側へ通します。](/img/howtouse/howtouse_LED_09.jpg)
電源ケーブルはフレームの裏側へ通してください。
(10)フレームにLEDパネルがセットされました。
![フレームにLEDパネルがセットされました。](/img/howtouse/howtouse_LED_10.jpg)
四辺が開いている状態のフレームにLEDパネルがセットされました。
(11)透明板を取り出します。
![透明板を取り出します。](/img/howtouse/howtouse_LED_11.jpg)
透明板を取り出してください。
(12)LEDパネルの保護シートを剥がします。
![LEDパネルの保護シートを剥がします。](/img/howtouse/howtouse_LED_12.jpg)
LEDパネルの保護シートを剥がしてください。
(13)この状態で、点灯確認を行います。
![この状態で、点灯確認を行います。](/img/howtouse/howtouse_LED_13.jpg)
点灯しないLEDがないか、点灯して確認してください。
(14)透明板の保護フィルムを剥がしていきます。
![透明板の保護フィルムを剥がしていきます。](/img/howtouse/howtouse_LED_14.jpg)
透明板の保護フィルムを剥がしてください。両面に保護フィルがある場合もあります。
(15)作品をセットします。
![用意した作品をフレームにセットしてください。](/img/howtouse/howtouse_LED_15.jpg)
用意した作品をフレームにセットしてください。
(16)作品の上に透明板をセットします。
![作品の上に透明板をセットしてください。背面の各コーナーに2個ずつ計8個のスライドロックを取り付けます。](/img/howtouse/howtouse_LED_16.jpg)
作品の上に透明板をセットしてください。
(17)フレームの四辺を閉じていきます。
![フレームの四辺を閉じていきます。](/img/howtouse/howtouse_LED_17.jpg)
フレームの四辺を閉じてください。
(18-1)LEDを点灯させ、作品の色味などを確認してください。
![電源ケーブルを接続します。LEDを点灯させ、作品の色味などを確認してください。](/img/howtouse/howtouse_LED_18.jpg)
電源ケーブルを接続します。LEDを点灯させ、作品の色味などを確認してください。
(18-2)パネルを裏返して作業を続けます。
![パネルを裏返して作業を続けます。](/img/howtouse/howtouse_LED_18-2.jpg)
パネルを裏返して作業を続けます。
(18-3)裏側の配線部の写真です。
![裏側の配線部の写真です。](/img/howtouse/howtouse_LED_18-3.jpg)
裏側の配線部の写真です。
(19)フレームの裏側からスライドロックを押し込みます。
![フレームの裏側からスライドロックを押し込みます。コーナージョイントとフラップの間に取り付けていきます。](/img/howtouse/howtouse_LED_19.jpg)
コーナージョイントとフラップの間に取り付けていきます。
(20)合計8カ所に取り付けます。
![スライドロックを合計8カ所、フレームの裏側に取り付けます。](/img/howtouse/howtouse_LED_20.jpg)
スライドロックを合計8カ所、フレームの裏側に取り付けます。
(21)ロックされた状態の写真です。
![ロックされた状態の写真です。ロックされた状態では、フレームを開けることができません。](/img/howtouse/howtouse_LED_21.jpg)
ロックされた状態では、フレームを開けることができません。
(22)ロックが解除された状態です。
![ロックが解除された状態の写真です。フレームを開けるときには、ロックを解除してから行ってください。](/img/howtouse/howtouse_LED_22.jpg)
フレームを開けるときには、ロックを解除してから行ってください。
(23)付属品の吊り下げヒモを取り付けます。
![作品の下辺のフラップから順に付属品の吊り下げヒモを取り付けます。](/img/howtouse/howtouse_LED_23.jpg)
作品の下辺のフラップから順に付属品の吊り下げヒモを取り付けます。
(24)フラップ3つの穴、計4カ所にヒモを通します。
![作品の下辺のフラップの穴2カ所を使って、フラップ3つの穴、計4カ所にヒモを通します。](/img/howtouse/howtouse_LED_24.jpg)
作品の下辺のフラップの穴2カ所を使って、フラップ3つの穴、計4カ所にヒモを通します。
(25)ヒモが長過ぎる場合はハサミで切ってください。
![吊り下げヒモが長過ぎる場合はハサミで切ってください。。](/img/howtouse/howtouse_LED_25.jpg)
吊り下げヒモが長過ぎる場合はハサミで切ってください。
(26)吊り下げヒモを利用して壁に掛けます。
![吊り下げヒモを利用して壁に掛けます。](/img/howtouse/howtouse_LED_26.jpg)
吊り下げヒモを利用して壁に掛けます。
(※)大判サイズ用「吊り下げ用フレーム」(別売)
![大判サイズ用「吊り下げ用フレーム」(別売)](/img/howtouse/LED_wall_08.jpg)
大判サイズ(B1、B2、A1)のLEDパネル ラクライトを吊り下げるためには、オプション品の「吊り下げ用フレーム」(別売)をご利用ください。
「LEDパネル ラクライト」のフレームは、ソフケンフレームの「ワイド30」「ピュアパネル」「ピュアR」からお選びいただけます。
